管系支架的設置
管系及支架：各類主固定支架，次固定支架及導向支架應有足夠的強度和剛度。

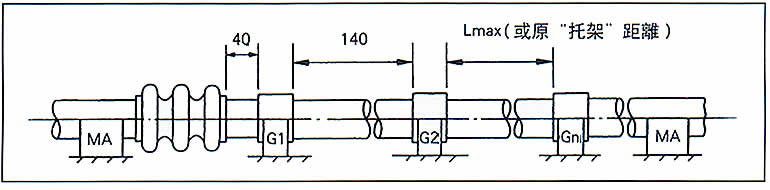

管架設置：任何兩個相臨的主固定支架MA之間，只設置一個自由型膨脹節，若必須設置一個以上自由型膨脹節，必須用次固定支架分隔開，并配置各穩定的導向支架G，膨脹節放置盡量靠近主固定支架和次固定支架。
對于軸向補償?shù)呐蛎浌?jié)，膨脹節離第一導向支架距離為管道通徑D的4倍，第一導向支架離第二導向支架距離為14D左右。
預變形：

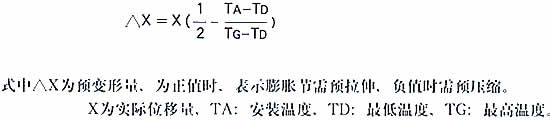

1.軸向膨脹節的預變形：
2.橫向膨脹節預變形：
注：預變形不是必須的，在一般的受力和變形情況下，不必進行預變形。
安裝注意事項：
安裝時，應特別小心，以防止對于膨脹節波紋部分的任何損傷。應按照制造廠所推薦的合適長度進行安裝，除非安裝公差由系統設計者規定或由膨脹節制造廠預先提出，決不要拉伸或壓縮去補償安裝的不正確的管線長度的不足。當有要求時或已由制造廠提出時，不要忽略對膨脹節的預壓縮或預拉伸。安裝后，應盡快拆除膨脹節上用于運輸?shù)妮o助構件及緊固件。按設計要求將限位裝置調到規定位置。
常州市常聯波紋管有限公司重點推薦產品：金屬軟管、波紋管、膨脹節、補償器、泵連管···
安裝時應注意：
要調整管道系統的方法來適應膨脹節。
按照箭頭指明的流向安裝膨脹節。
未經制造廠同意，不要用掛耳或運輸固定桿作為吊耳。
在所有導向管架和固定管架正確安裝前，不要進行水壓試驗或使系統抽真空。
管道吊架不是合適的導向管架。
在安裝完以后，并在整個所安裝的系統進行任何壓力試驗前，拆除運輸裝置。
以上參數表格圖片，請點擊放大以查看詳細資料。
